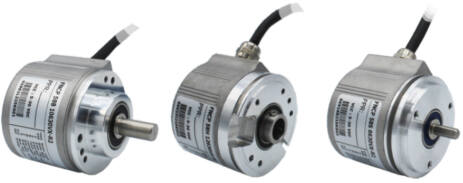

Программируемые инкрементальные энкодеры серии EIP 58
Ключевые особенности экодеров серии EIP 58
• Стандартный промышленный размер корпуса Ø58 мм
• Исполнение с выступающим или полым валом
• Прочная конструкция механической и электрической частей
• Настройка разрешения от 1 до 65.536 имп./об.
• Подключение к ПК и настройка энкодеров с помощью программатора EP PT-PC и специального ПО
Напряжение питания
4,75...30В пост. тока, 4,75...5,5В пост. тока
Защита
От короткого замыкания, от обратной полярности, от перенапряжения
Потребляемый ток
≤60 mA (5 VDC), ≤26 mA (24 VDC)
Разрешение
1...65.536 имп./об.
Ноль метка
настраиваемая, 90°, 180°,  270°, 360°
Выходная частота
≤2 MHz
Выходной сигнал
A и B, смещение фазы на 90°
Z + все каналы настраиваются
Цифровой выход:
Питание 5V /12..30V
Linedriver (RS422)
12..30V Push-Pull
Помехоустойчивость
DIN EN 61000-6-2
Излучаемые помехи
DIN EN 61000-6-2
Присоединение (фланец)
Ø58 мм
Нагрузка на вал
≤140Н осевая, ≤240Н радиальная
Степень защиты
IP54 для версий с полым валом, IP65 для версий с выступающим  валом
Скорость
макс. 12.000 об.
Момент при старте
≤0.025 Н*м
Материалы
Корпус алюминий, фланец алюминий, вал нержавеющая сталь
Выходной сигнал
A и B, смещение фазы на 90°, Z + все каналы настраиваются
Диаметр вала:
Выступающий вал/ Полый вал

6, 8, 10 мм.
8, 10, 12, 14 мм.
Другие значения по запросу
Срок службы подшипников
2х10⁹ об. при 100% допустимой  нагрузке на вал
Рабочая температура
-20...+85° С
Температура хранения
-30...+90° С
Вес
~ 250 гр
Структура формирования артикулов энкодера серии EIP 58

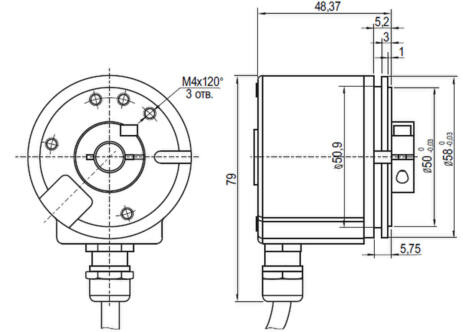

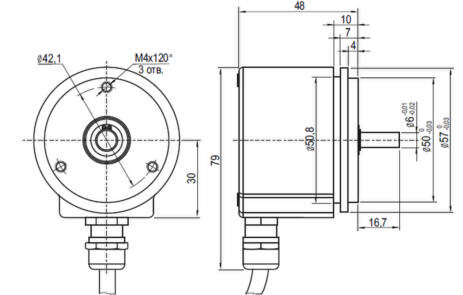

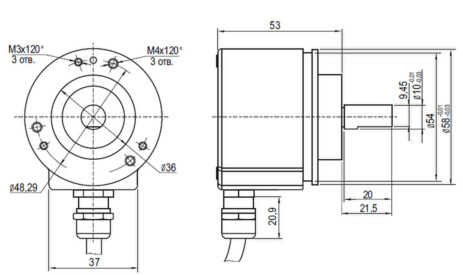

Размеры программируемых энкодеров(мм):
58H
58В
58S

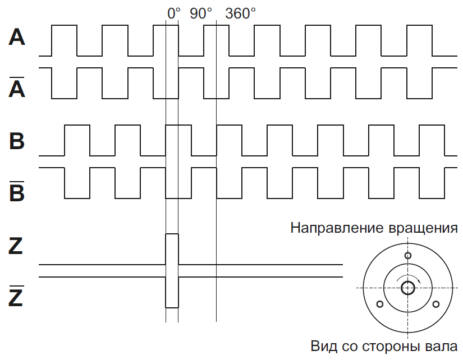

Даграмма энкодеров серии EIP 58
Электросоединение инкрементальных энкодеров серии EIP 58
Функция
Цвет провода подключения энкодера
оптического
магнитного
+VDC
Коричневый
Коричневый
GND
Белый
Белый
A
Зеленый
Зеленый
A`
Зелено-черный
Зелено-черный
B
Желтый
Желтый
B`
Желто-черный
Желто-черный
Z
Серый
Серый
Z`
Серо-черный
Серо-черный
SCK*
Синий
-
NSS*
Сине-черный
-
MISO*
Оранжевый
-
MOSI*
Оранжево-черный
-
CLK*
-
Синий
DAT*
-
Оранжевый

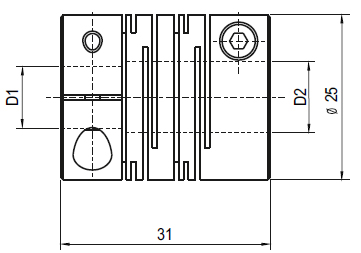

Размеры разрезной муфты
Муфта разрезная диаметром 25 мм
Служит для передачи крутящего момента от вала объекта на энкодер. За счет своей конструкции, компенсирует
незначительные перекосы, а также имеет минимальный свободный ход. Входит в комплект энкодеров с
выступающим валом.
Варианты исполнений D1xD2 (мм):

  • 6x6
  • 8x8
  • 10x10
